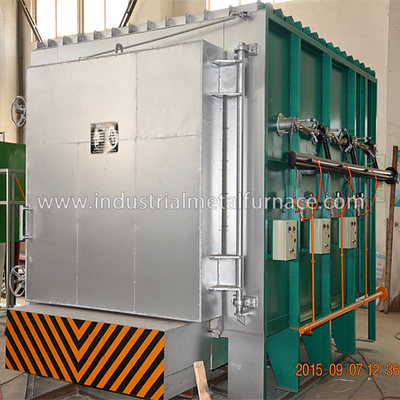

Lò xử lý nhiệt điện loại hộp 850 độ C,
Lò đáy xe để xử lý ủ
1. Ứng dụng
Lò xử lý nhiệt kiểu hộp điện chủ yếu được sử dụng để ủ xử lý nhiệt
phần khác nhau.Tải được thực hiện thủ công.
2. Thông số kỹ thuật chính
| KHÔNG. | Mục | Các thông số kỹ thuật |
| 1 | công suất định mức | 90Kw (1-100%) có thể điều chỉnh |
| 2 | Nguồn cấp | 380V, 3P, 50Hz |
| 3 | nhiệt độ định mức | 850℃ |
| 4 | Thời gian tăng nhiệt độ lò rỗng | ≤1,5 giờ |
| 5 | vùng kiểm soát | 1 vùng, điều khiển độc lập |
| 6 |
kích thước làm việc hiệu quả |
1200×1200×1200mm(L×W×H) |
| 7 | Kết nối bộ phận làm nóng | Y |
| số 8 |
nhiệt độ đồng nhất |
±8℃ |
|
độ chính xác đo nhiệt độ |
±1℃ | |
| 10 | Tiêu thụ điện năng lò rỗng | ≤18% |
| 11 | Phương pháp kiểm soát nhiệt độ |
Bộ điều chỉnh SCR, PID Bộ điều khiển nhiệt độ lập trình Shimaden Nhật Bản với giao diện truyền thông 485 hoạt động với màn hình cảm ứng 10.1 inch. Màn hình cảm ứng có thể ghi lại dữ liệu lịch sử, lưu trữ quy trình, xuất ổ đĩa flash USB, chụp ảnh màn hình và các chức năng khác, với cảnh báo quá nhiệt. |
| 12 | nhiệt độ bề mặt lò tăng | ＜45℃ |
| 13 | Yếu tố làm nóng | 0Cr25AL25 (dải) |
| 14 | tấm che mặt | CrMnN, độ dày 30 mm |
| 15 | phương pháp tải | Tải thủ công hoặc xe nâng vào lò |
| 16 | Quạt trục dọc | Hệ thống lưu thông không khí nóng của thiết bị này chủ yếu bao gồm 1 bộ quạt hướng trục làm mát bằng nước 2.2KW.Nhiệt tỏa ra từ bộ phận làm nóng được quạt tuần hoàn thổi đều vào khu vực làm việc hiệu quả.Vật liệu của quạt và trục là Cr25Ni20.Để đảm bảo vòng bi sử dụng bình thường, phương pháp làm mát là làm mát bằng nước. |
| 17 | Phương pháp mở cửa lò | Mở bên thủ công, nén xoắn ốc |
| 18 | lót lò | cấu trúc sợi chịu nhiệt độ cao |
3.Giới thiệu kết cấu
Lò xử lý nhiệt kiểu hộp JRX3-90-9 chủ yếu bao gồm thân lò, lớp lót, cửa lò
và hệ thống nén cửa, bộ phận làm nóng và thiết bị cố định, và hệ thống kiểm soát nhiệt độ.
3.1 lôngthân hình nuột nà, 1 bộ
3.2niêm mạc
3.3cửa lò vànénhệ thống
3.4đáy lò chịu lực
Đáy lò xử lý nhiệt điện chịu lực bao gồm
thân gạch chịu lửa và tấm mặt chịu nhiệt CrMnN.
cơ thể lát gạch: Giá chuyển hướng được xây dựng bằng sự kết hợp nặng nề của gạch chịu lửa nhôm cao,
gạch chịu lửa nhẹ, gạch giữ nhiệt.Các bộ phận bị ảnh hưởng và khu vực chịu trọng lượng
được lát gạch đặc biệt là gạch chịu lửa nhôm cao loại nặng.Ngoài ra còn có không gian trống
còn lại cho lớp lót chịu lửa giãn nở khi nung nóng.
Tấm mặt giá chuyển hướng được làm bằng CrMnN với tổng độ dày là 30 mm.Giá trị lớn nhất
nhiệt độ ≤ 950 ℃, có thể sử dụng lâu dài mà không bị biến dạng, nứt vỡ.

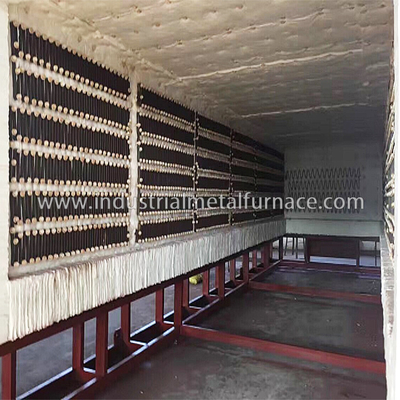

3.5 yếu tố làm nóng
bộ phận làm nóng: Các dải điện trở hợp kim hình xoắn ốc có điện trở 0Cr25AL5 được gắn
ở 2 vách bên, vách sau, cửa lò và đáy giá chuyển hướng.
Hệ thống điều khiển điện 3.6, 1 bộ
4. Phạm vi cung ứng
| KHÔNG. | Mục | số lượng | ghi chú |
| 1 | thân lò | 1 bộ | Bao gồm 1 bộ quạt hướng trục làm mát bằng nước |
| 2 | Hệ thống điều khiển điện | 1 bộ | 1 bộ cho cửa lò |
| 3 | Yếu tố làm nóng | 1 bộ | dải kháng |
| 4 | Quạt trục dọc | 1 bộ | |
| 5 | Hệ thống kiểm soát nhiệt độ | 1 bộ | |
| 5.1 | tủ điều khiển | 1 cái | |
| 5.2 | bộ điều khiển nhiệt độ | 1 cái | Shimaden, Nhật Bản, Có thể lập trình |
| 5.3 | SCR | 3 chiếc | KS-500A |
| 5.4 | Dây dẫn bồi thường | 20m | |
| 5,5 | cặp đôi nhiệt | 1 cái | loại K |
| 6 | Thành phần điện tử | 1 bộ | SCR, công tắc không khí, ampe kế, vôn kế, rơle nhiệt và công tắc |
| Ghi chú:Cấu hình trên của lò xử lý nhiệt kim loại có thể được thay đổi thành các nhãn hiệu có cấp độ tương đương mà không cần thông báo cho khách hàng do tính sẵn có của thành phần. | |||
