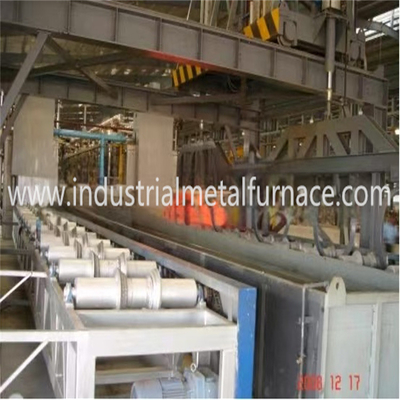

1.Quy trình làm việc của dây chuyền sản xuất:
2Các thông số kỹ thuật
|
Bàn nạp của lò chuẩn hóa: nó được thiết kế ở phía trước của cửa nạp.do đó để đảm bảo dây chuyền sản xuất tự động chạy. Nhiệt độ định danh: ≤950°C Kích thước thực tế của vùng làm việc: 4500×1800×350mm Trạm làm việc hiệu quả trong buồng lò bên: 15 bộ Độ đồng nhất nhiệt độ: ±10°C Công suất lò đốt: 1092000Kcal/h Loại lò sưởi: lò sưởi khí, dầu diesel, hai lò sưởi trung bình; Khu vực sưởi ấm: 3 khu vực (một khu vực sưởi ấm trước, 1 khu vực sưởi ấm và 1 khu vực ngâm), nhiệt độ của mỗi khu vực được kiểm soát riêng biệt. Thiết bị chuyển: thiết bị điều khiển thủy lực điều khiển chùm đà nâng để di chuyển; với chùm đà đi di chuyển theo đường vuông, các xi lanh được di chuyển về phía trước đến cửa xả một lần một;Độ khoan dung sai lệch chuyển tiếp: ≤40mm Phương pháp niêm phong đáy lò: áp dụng phương pháp niêm phong rắn. Chu kỳ di chuyển chùm đường cho xi lanh tiêu chuẩn: 160s / chu kỳ, tốc độ chu kỳ có thể được điều chỉnh. Các xi lanh khác có thể được sản xuất theo độ dày tương đối của nó và chu kỳ làm việc của nó sẽ được điều chỉnh. Phương pháp sạc/thả: đầu vào và đầu ra Thiết bị chống nổ được đặt ở trên cùng của mái lò; để bảo trì dễ dàng và để làm sạch dễ dàng, cửa truy cập được thiết kế bên cạnh tường lò.Thiết bị thủy lực đẩy hai chùm đường để chuyển xi lanh từ một trạm đến trạm tiếp theo, trong quá trình truyền, độ khoan dung di chuyển trượt phải trong ≤ 40mm. đáy lò lò áp dụng phương pháp niêm phong rắn. Đốt lửa được lắp đặt vững chắc bên cạnh đường đi lò. Ngọn lửa có thể được điều chỉnh. Để tránh ngọn lửa được nung nóng trực tiếp vào xi lanh; ngọn lửa ngắn có thể được bắn trong lỗ gạch của lò đốt. Nhiệt độ bề mặt của tường lò: ≤ 40°C.
|

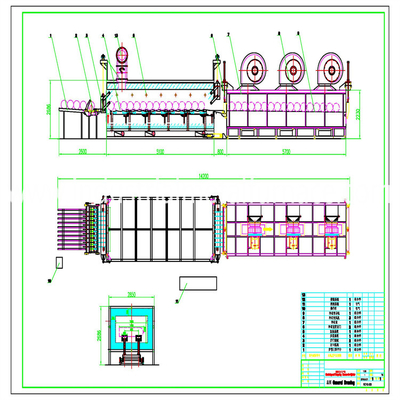

3. Cấu trúc lò
Loại lò này được lắp đặt trong một dòng. vỏ và khung được làm bằng tấm thép và thép hình thành. Cơ thể lò được hỗ trợ ở độ cao nhất định bởi cột và giá đỡ,để lò có thể chạy trong điều kiện ổn định và đáng tin cậy, vỏ được làm bằng tấm thép A3,δ4mm được hàn bằng thép kênh lò.
Lớp lót lò: để đảm bảo nhiệt độ tăng nhanh chóng, tiết kiệm năng lượng và tăng độ chính xác kiểm soát nhiệt độ, lò áp dụng cấu trúc sợi đầy đủ.Những khối sợi được gắn cùng với tường lò bằng neo thép không gỉĐể kéo dài tuổi thọ của lớp lót, sau khi các khối sợi được cố định bằng tường lò, một lớp tấm thép không gỉ 1Cr13 δ2mm được phủ trên bề mặt sợi,loại cấu trúc này có hơn 8 năm tuổi thọ.
Cấu hình thiết bị: nó bao gồm lò cứng, lò làm nóng, bể dập, bàn tải, bàn thả, hệ thống đốt, hệ thống tiêu hao và hệ thống điều khiển điện.
