1Ứng dụng
RX3-25-12 lò sưởi điện được sử dụng chủ yếu để xử lý nhiệt các bộ phận kim loại hoặc hợp kim trung bình hoặc nhỏ.
2Các thông số kỹ thuật chính
| Không, không. | Điểm | Các thông số kỹ thuật |
| 1 | Sức mạnh định số | 25Kw (1-100%) điều chỉnh |
| 2 | Nguồn cung cấp điện | 380V 3P 50Hz |
| 3 | Nhiệt độ định danh | 1200°C(được điều chỉnh, nhiệt độ làm việc bình thường: 1150°C) |
| 4 | Khu vực kiểm soát | Khu vực 1 |
| 5 | Kích thước hoạt động thực tế | 500 × 500 × 500mm ((D × W × H) |
| 6 | Độ đồng nhất nhiệt độ | ±10°C |
| 7 | Độ chính xác đo nhiệt độ | ±1°C |
| 8 | Nhiệt độ bề mặt lò tăng | ≤ 50°C |
| 9 | Tiêu thụ năng lượng lò trống | ≤ 10% |
| 10 | Phương pháp điều khiển nhiệt độ | SCR, bộ điều chỉnh PID; bộ điều khiển nhiệt độ Shimaden, Siemens PLC, màn hình cảm ứng 10 inch; chức năng ghi và đầu ra đường cong nhiệt độ; |
| 11 | Các yếu tố sưởi ấm | 0Cr27AL7Mo2 |
| 12 | Bảng bề mặt xe đẩy | Ni7N |
| 13 | Phương pháp tải phần làm việc | Treo trên thanh treo (310S) với móc |
| 14 | Lớp lót lò | Khối sợi nhôm silicat cao độ alumina |
| 15 | Phương pháp mở cửa lò | Cửa mở bên với thiết bị thắt dây chuyền |
3. Khởi đầu về cấu trúc

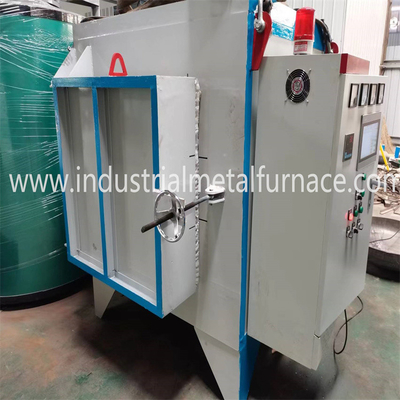

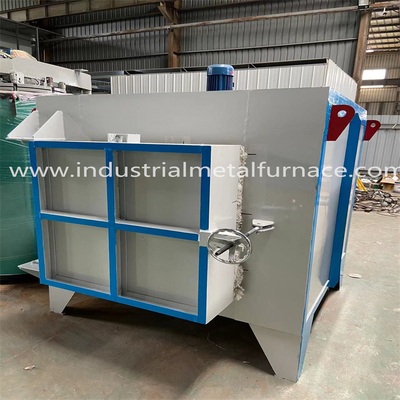

Lò sưởi RX3-25-12 chủ yếu bao gồm thân lò, lớp lót, cửa lò, yếu tố sưởi và hệ thống điều khiển nhiệt độ.
3.1 lôngcơ thể nace
Cấu trúc thép cơ thể lò được làm từ thép phần 6-8 # và tấm thép 3-12mm.và được củng cố bằng thép cắt ngang. Bức tường bên ngoài của lò được sơn bằng 2 lớp phím, và 2 lớp sơn phủ. Phần chính của lò được sơn bằng sơn chống nhiệt.
3.2 lớp lót
Cơ thể lò loại hộp được xây dựng bằng gạch lửa và sợi. Vật liệu lót được sử dụng là sợi nhôm chất lượng được cố định bằng các bộ phận thép tròn.Các sợi nhôm được nén trước thành khối (năng lực nén: ≥ 235Kg/m3Cấu trúc lót lửa này có lợi thế dẫn nhiệt thấp, khả năng chống sốc mạnh và chống xói mòn.Lớp lót có tổng độ dày 325mmSợi silicat nhôm chịu được nhiệt độ tối đa 1250 °C.
3.3 cửa lò và hệ thống cửa từ trên xuống
Cửa lò loại hộp bao gồm lớp lót bằng sợi hoàn toàn và vỏ cấu trúc thép.Lớp lót cửa là khối sợi nhiệt độ cao giống như lớp lót cơ thể lò. Cấu trúc tổng thể của lò giữ hình dạng của nó trong khi sưởi ấm. Cửa là loại mở bên. Cửa được mở theo cách thủ công sang bên.
3.4 đáy lò:
Phần dưới của lò được tạo thành từ gạch lửa, bề mặt Ni7N dày 30mm.Một lớp tấm đáy thép chống nhiệt được đặt để đảm bảo chịu tải và bảo vệ tuổi thọ của dây lò.
Lớp lót dưới: Một lớp lót tổng hợp được làm bằng gạch lửa cao cấp đầu tiên, gạch lửa nhẹ, gạch cách nhiệt, v.v.Các rãnh lắp đặt các yếu tố sưởi ấm được xây dựng trên lớp lót, and heavy high alumina refractory bricks are used for collision prone and load-bearing areas (mixed with high-temperature binders in the mud during masonry) to enhance the strength of the furnace lining structureTrong quá trình sản xuất, các khớp mở rộng được để lại để ngăn chặn lớp lót mở rộng và làm hỏng nó khi nóng lên.
3.5 yếu tố sưởi ấm
Đơn vị sưởi ấm: Các dải kháng hợp kim kháng 0Cr27AL7Mo2 được lắp đặt trong tường bên trái và bên phải, đáy lò và đáy lò.
3.6 Hệ thống điều khiển điện
Kiểm soát nhiệt độ: Kiểm soát PID được áp dụng để kiểm soát nhiệt độ, sử dụng bộ điều khiển nhiệt độ Shimaden thông minh.kiểm soát tối ưu của mỗi vùng nhiệt độ có thể đạt đượcVới chức năng tự điều chỉnh trực tuyến của nó, các thông số PID tối ưu của lò có thể được tính toán để đạt được sự ổn định nhiệt độ lý tưởng.
Hệ thống này điều khiển nhiệt độ của lò xử lý nhiệt.
Theo các yêu cầu của quá trình, sau khi thiết lập trong bộ điều khiển nhiệt độ thông minh, nó được phân bổ cho kiểm soát vùng nhiệt độ.truyền tín hiệu đến tầng dưới, và thu thập dữ liệu nhiệt độ từ thiết bị ở cấp trên trong mỗi khu vực.
Khi nguồn điện chính được bật, thiết bị sẽ điều khiển lò điện theo cài đặt trong thiết bị thông minh.
Điều khiển công suất: Hệ thống thực hiện điều khiển sử dụng hệ thống kích hoạt công suất cao, được trang bị bộ tản nhiệt và hệ thống làm mát không khí hoàn chỉnh.Được trang bị một công tắc không khí tự động để bảo vệ thứ cấpMỗi nhóm các yếu tố sưởi ấm điện được trang bị một ampere, voltmeter và chỉ số bật / tắt cho các yếu tố sưởi ấm điện,với quyền bảo vệ khóa và các biện pháp nối đất an toàn để đảm bảo sử dụng an toàn.
4. Thành phần Nguồn gốc
| Không, không. | Điểm | Nguồn gốc |
| 1 | Máy điều khiển nhiệt độ | Shimaden, Nhật Bản |
| 2 | Các yếu tố sưởi ấm | Shougang |
| 3 | Vải bông | Luyang, Shangdong |
| 4 | Các thành phần điện | Delxi |
| 5 | Cặp nhiệt | Loại K, Anhui |
| 6 | Màn hình cảm ứng | MCGS |
| Ghi chú:Các thành phần trên có thể được thay đổi thành các thành phần tương đương khác do không có sẵn các thành phần hiện tại. | ||
5Ứng dụng
Cửa lò phải được khách hàng tự lắp đặt trong khi nhà cung cấp cung cấp hướng dẫn sử dụng bằng tiếng Anh,hỗ trợ trực tuyến và hướng dẫn video cho khách hàng do tình hình dịch bệnh hiện tại trên toàn thế giới.
6Dịch vụ sau bán hàng
Lò nướng được bảo hành trong 13 tháng kể từ ngày vận chuyển. Trong thời gian bảo hành, thiệt hại được sửa chữa hoặc thay thế nếu chúng gây ra do khiếm khuyết sản xuất.Người mua được tính một mức nhất định nếu thiệt hại do người mua gây ra.
