Lò xử lý nhiệt loại hố
1. Tổng quan
RQ3Lò sưởi loại hố nhiệt độ cao (sau đây gọi là lò điện) là một
lò điện trở hoạt động định kỳ. Nhiệt độ định mức là 1200oC và lò thẳng đứng
loại trục. Vỏ lò được phân chia bằng thủy lực, xung quanh lò có đai cản.
Các đai điện trở được bố trí ở đáy lò, tấm đáy lò được đặt lên trên.
Trong lò có vòng bảo vệ inox giúp phôi không va chạm với lò

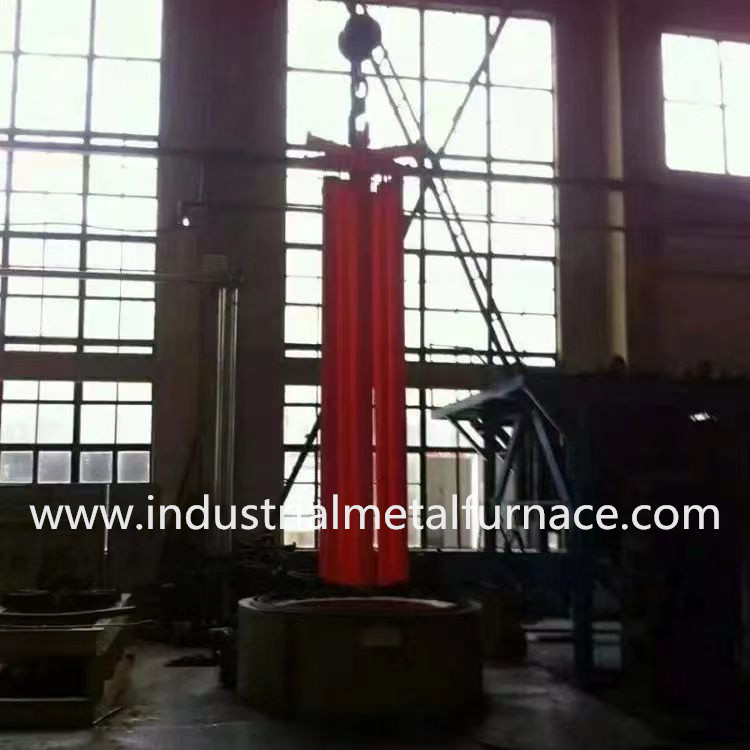

dây khi vào và ra khỏi lò. Lò điện công nghiệp này thích hợp với nhiệt độ cao
làm nguội, ủ và các quá trình xử lý nhiệt khác cho các bộ phận lớn và vừa khác nhau. Nó có
Ưu điểm của độ kín chắc chắn bên trong lò, độ đồng đều nhiệt độ lò cao, tiết kiệm năng lượng tốt
và hoạt động thuận tiện.
2. ChínhKỹ thuậtThông sốcủa lò kiểu hố
| Tên | Đơn vị | RQ3-1100-12 | |
| Công suất định mức | KW | 1100 | |
| Điện áp định mức | 380V, 3 pha, 50HZ | ||
| Nhiệt độ định mức | oC | 1200 | |
| Kết nối bộ phận làm nóng | Y | ||
| Số vùng kiểm soát nhiệt độ | Vùng | 8 | |
|
lò nung kích cỡ |
Đường kính | mm | 1800 |
| Độ sâu | mm | 12000 | |
| Phương pháp kiểm soát nhiệt độ | Bộ điều chỉnh điện | ||
| Dụng cụ kiểm soát nhiệt độ |
Shimaden, Nhật Bản (SRS13A) |
||
| Độ đồng đều nhiệt độ lò | oC | ≤±15 (giai đoạn giữ) | |
| Độ chính xác kiểm soát nhiệt độ của dụng cụ | oC | ≤±1 | |
| Mô hình cặp nhiệt điện | Loại K, 8 miếng | ||
| Phương pháp kiểm soát nhiệt độ | Màn hình cảm ứng 10 inch phía trên được sử dụng để cài đặt nhiệt độ tập trung, kiểm soát, giám sát, ghi lại và lưu trữ các đường cong quá trình xử lý nhiệt. Phần dưới của lò tôi sử dụng bộ điều khiển nhiệt độ PID công nghiệp Shimaden SRS13A của Nhật Bản và toàn bộ lò được trang bị các chức năng như cảnh báo hoàn thành chương trình, cảnh báo âm thanh và ánh sáng quá nhiệt cũng như tự động ngắt dòng điện. | ||
| Phương pháp mở nắp lò | Cần đẩy điện thủy lực trái phải | ||
| yếu tố làm nóng | Dải kháng HRE | ||
| Chất liệu vòng bảo vệ | Thép không gỉ 310S, t=5mm | ||
| Vật liệu đáy lò | ZG40Cr25Ni20, t=30mm | ||
| Lớp lót lò | Thảm sợi chịu lửa thân lò, gạch chịu lửa composite đáy lò | ||
| Thương hiệu linh kiện điện | Điện Chint | ||
3. Điều kiện sử dụng
3.1 Sử dụng trong nhà;
3.2 Không có bụi dẫn điện, khí nổ hoặc khí ăn mòn có thể làm hỏng nghiêm trọng kim loại và lớp cách nhiệt xung quanh;
3.2 Không có rung động hoặc va đập rõ ràng;
3.4 Nhà xưởng phải có phương tiện chữa cháy và hút khói.
4. Giới thiệu kết cấu
Lò tôi điện chủ yếu bao gồm vỏ lò, lớp lót lò, bộ phận làm nóng, vỏ bảo vệ,
tấm đáy lò, vỏ lò và cơ cấu nâng, hệ thống kiểm soát nhiệt độ, v.v.

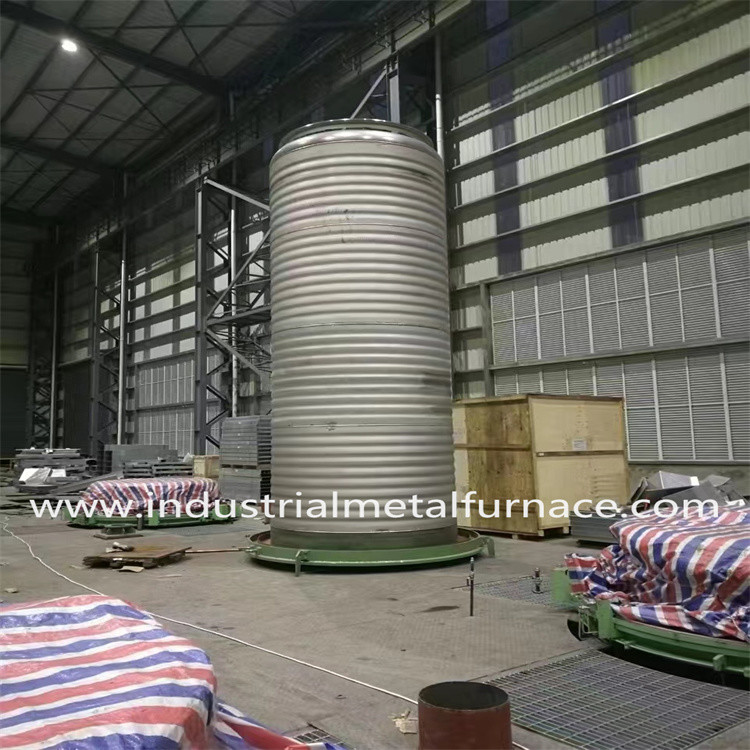

4.1 Vỏ lò chủ yếu được hàn bằng các tấm thép chất lượng cao dày 5 mm thành khung vững chắc.
Thân lò được chia thành bốn phần và nối lên xuống. Toàn bộ kết cấu thép có những ưu điểm
có ngoại hình đẹp và độ cứng cao. Bề ngoài thân lò thẳng, đẹp, không có nếp nhăn hay
sự không đồng đều. Mặt ngoài thân lò được sơn hai lớp sơn lót và hai lớp sơn phủ theo quy định.
tiêu chuẩn liên quan. Mã màu được lựa chọn theo tiêu chuẩn chung của ngành hoặc tiêu chuẩn nhà máy của Bên A,
và các bộ phận quan trọng được sơn bằng sơn chịu nhiệt độ cao.
4.2 Phần thân chính của lớp lót được chế tạo bằng các khối gấp sợi chịu lửa chứa zirconium chất lượng cao được sản xuất
bằng phương pháp kéo sợi chân không của Shandong Luyang, sử dụng các vật cố định tiêu chuẩn và phương pháp lắp đặt khoa học và hợp lý.
Các khối gấp sợi được nén lại trước khi lắp và cố định vào vỏ bằng các vật cố định bằng thép không gỉ đặc biệt.
Tổng độ dày lắp đặt của lớp lót lò là 300 mm. Cấu trúc có độ dẫn nhiệt thấp, nhiệt độ thấp
hòa tan, ổn định hóa học tuyệt vời, ổn định nhiệt, chống rung nhiệt, độ bền kéo và ăn mòn tuyệt vời
sức chống cự. Khả năng chịu nhiệt độ tối đa của sợi nhôm silicat chứa zirconi là 1350oC và vật liệu
của các vật cố định là thép tròn bằng thép không gỉ.
4.3 Đáy lò xử lý nhiệt loại hố điện trở được làm bằng lớp lót composite làm bằng nhôm cao cấp nặng
gạch chịu lửa, gạch chịu lửa nhẹ, gạch cách nhiệt,... Các bộ phận chịu va chạm và chịu lực được xây dựng
bằng gạch chịu lửa nặng bằng nhôm cao (chất kết dính nhiệt độ cao được thêm vào bùn trong quá trình xây) để tăng cường
độ bền kết cấu của lớp lót lò. Các khe co giãn được để lại trong quá trình sản xuất để ngăn lớp lót giãn nở và
làm hỏng lớp lót sau khi được làm nóng. Lớp vật liệu chịu lửa được chế tạo thành một rãnh dải nơi đặt bộ phận làm nóng,
và còn được dùng để đặt tấm đáy lò.
4.4 Bộ phận gia nhiệt đáy lò được bọc tấm đáy lò làm bằng thép chịu nhiệt ZG40Cr25Ni20
với độ dày 30 mm. Nó sử dụng một loại khóa mới để ngăn lớp oxit của phôi rơi vào
yếu tố làm nóng.
4.5 Bộ phận làm nóng được làm bằng vật liệu hợp kim chịu lực cao chất lượng cao Đai kháng HRE được xử lý thành
một hình dạng lượn sóng. Đai kháng lực được cố định bằng vít gốm đặc biệt (xem phần lắp đặt đai kháng lực
sơ đồ cấu trúc để biết chi tiết). Cấu trúc của nó rất dễ cài đặt và nhanh chóng để bảo trì và thay thế. Sẽ không bao giờ có
chập nhiệt với vỏ lò gây quá nhiệt cục bộ vỏ lò. Trong quá trình cài đặt,
một miếng đệm gốm được đặt giữa thành sợi và đai cản để đảm bảo bề mặt sợi không bị
tiếp xúc trực tiếp với đai cản, từ đó làm tăng tác dụng làm nóng của đai cản.
Các vít và vòng đệm bằng gốm đều được thiêu kết và tạo hình ở nhiệt độ cao bằng cách sử dụng corundum
vật liệu để đảm bảo rằng chúng có đủ sức mạnh và tuổi thọ. Thiết bị được chia thành tám
các khu vực sưởi ấm. Một nhóm sưởi ấm độc lập được bố trí trong mỗi phần sưởi ấm và không có sự sắp xếp giữa các khu vực.
Sơ đồ lắp đặt dải kháng cự Sơ đồ vít gốm

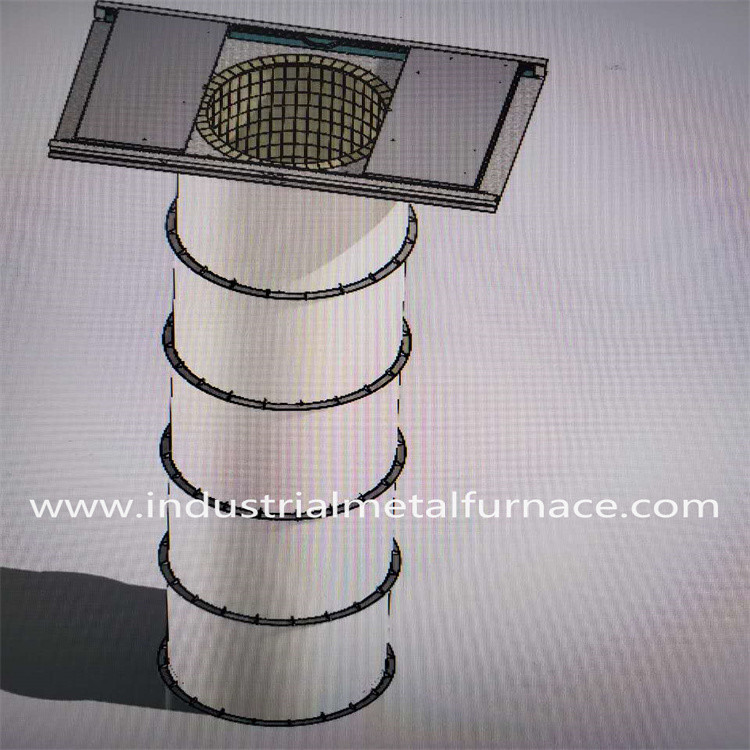

4.6 Chất liệu của vòng bảo vệ là thép không gỉ 310S, có độ dày 5 mm.
Nhiều vòng bảo vệ được lắp đặt lên xuống trong lò, giúp hạn chế hiệu quả
xoay trái và phải của phôi khi vào và ra khỏi lò, và có thể ngăn chặn
phôi khỏi va chạm với dây lò khi ra vào lò.
4.7 Nắp lò và cơ cấu đóng mở của : Vỏ lò được làm bằng
Tấm thép dày 3 mm làm đôi và vật liệu cách nhiệt được làm bằng nhôm chứa zirconi
khối gấp sợi silicat cố định bằng neo, có độ dày 300mm. Vỏ lò là
đóng mở bằng thanh đẩy thủy lực, puli được lắp đặt trên nắp lò bên trái và bên phải.
Vỏ lò có thể di chuyển 4.8 Hệ thống điều khiển điện
4.8.1 Các bộ phận điều khiển chính như bộ điều chỉnh nguồn, công tắc tơ AC, cầu chì nhanh, rơle trung gian,
công tắc vận hành, nút bấm, đèn báo tín hiệu, v.v. sử dụng các sản phẩm đáng tin cậy của các thương hiệu nổi tiếng trong nước.
Các dụng cụ chỉ báo dòng điện và điện áp rất nhạy, chính xác, đáng tin cậy và có tuổi thọ dài.
4.8.2 Hệ thống điều khiển nhiệt độ tự động
(Sơ đồ tủ điều khiển)
4.8.4 Nhiệt độ từng vùng nhiệt độ được điều khiển bởi Shimaden SRS13A của Nhật Bản
loạt bộ điều khiển nhiệt độ chương trình thông minh và được điều chỉnh bởi bộ điều chỉnh công suất cao.
Công cụ điều khiển chính của từng vùng giao tiếp với màn hình cảm ứng và đầu ra của nó sử dụng
Công nghệ mô-đun tỷ lệ thời gian để kích hoạt trực tiếp bộ điều chỉnh công suất để điều khiển quá trình gia nhiệt.
4.8.5 Bộ điều khiển nhiệt độ thông minh Shimaden của Nhật Bản dành cho lò nướng điện kiểu hố có
các chức năng lập trình thống nhất về nhiệt độ và thời gian, cài đặt nhiệt độ và thời gian độc lập,
và hiển thị đo lường. Đồng hồ có nhiều chế độ đầu ra và chức năng điều khiển đầu ra đa kênh,
và có thể chuyển đổi giữa chế độ thủ công và tự động trực tuyến.
(Shimaden SRS13A Tnhiệt độCngười kiểm soát)
4.8.6 Đồng hồ thông minh có chức năng giao tiếp với màn hình cảm ứng, nhờ đó đường cong của quy trình
và dữ liệu của từng khu vực có thể được gọi và in trên ổ flash USB bất cứ lúc nào và cũng có thể
được lưu trữ ngẫu nhiên để tự động lưu trữ tất cả dữ liệu quy trình xử lý nhiệt sản xuất thực tế trong ≥1 năm.
4.8.7 Mỗi vùng có ba ampe kế để biểu thị dòng điện vòng và mỗi mô-đun bộ điều chỉnh nguồn được
được trang bị bảo vệ cầu chì nhanh.
4.8.8 Máy điều khiển công nghiệp màn hình cảm ứng MCGS (màn hình cảm ứng 10”) được trang bị cổng USB tiêu chuẩn
giao diện để thuận tiện cho việc lưu trữ và in ấn dữ liệu.
4.8.9 Hệ thống có độ tin cậy cao và chức năng chống nhiễu.
4.8.10 Thu thập nhiệt độ điều khiển chính theo thời gian thực từ thiết bị điều khiển chính cấp thấp hơn.
Trạng thái của từng vùng nhiệt độ lò và báo động của nó tại mọi thời điểm trong quy trình có thể được xác định
được hiển thị và ghi lại theo thời gian thực cho đến khi quá trình hoàn tất.
4.8.11 Giao diện hệ thống
Giao diện đối thoại giữa người và máy tính: Giao diện hiển thị máy tính có cái nhìn tổng quan về hệ thống đầy màu sắc,
cài đặt tham số, hiển thị tham số, đường cong cài đặt, đường cong quy trình, mô phỏng quy trình,
giao diện cảnh báo, in báo cáo thời gian và giao diện trợ giúp công việc. Tất cả giao diện làm việc đều được hiển thị bằng tiếng Trung.
Nó có một nút khởi động và dừng sau khi đường cong quy trình được thiết lập.
5. Phạm vi cung cấp
| KHÔNG. | Tên | Số lượng | Nhận xét |
| 1 | Lò sưởi | 1 bộ | |
| 2 | yếu tố làm nóng | 1 bộ | |
| 3 | Nắp lò và cơ cấu đóng mở | 1 bộ | |
| 4 | Tấm đáy lò | 1 bộ | |
| 5 | Vỏ bảo vệ | 1 bộ | |
| 6 | Hệ thống kiểm soát nhiệt độ | 1 bộ | |
| 6.1 | Tủ điều khiển | 4 chiếc | 1800X800X600mm |
| 6.2 | Shimaden Nhật Bản | 8 chiếc | |
| 6.3 | Bộ điều chỉnh điện | 8 chiếc | |
| 6.4 | Kẹp đầu cuối | Một số chiếc | Số lượng cụ thể phụ thuộc vào cấu hình thiết bị đầu cuối |
| 6,5 | Dây bù | theo yêu cầu | |
| 6.6 | Cặp nhiệt điện | 8 chiếc | K-Loại |
| 6,7 | Hỗ trợ điện | 1 bộ | Công tắc không khí, ampe kế, vôn kế, rơle nhiệt, công tắc, v.v. |
| 7 | Đề xuất kỹ thuật | 1 cái | |
| 7.1 | Sơ đồ cơ bản | 1 cái | |
| 7.2 | Sơ đồ mạch điện hệ thống điều khiển nhiệt độ | 1 cái | |
| 7.3 | Hướng dẫn sử dụng lò điện | 1 cái | |
| 7.4 | Thương hiệu bếp điện | 1 cái |
6. Xuất xứ linh kiện
| KHÔNG. | Tên | Nhà máy |
| 1 | Bộ điều khiển nhiệt độ | Shimaden, Nhật Bản |
| 2 | Bộ điều chỉnh điện | Keyu, Giang Tô |
| 3 | Dải kháng cự | Shougang, Bắc Kinh |
| 4 | Vật liệu cách nhiệt | Lạc Dương, Sơn Đông |
| 5 | Vật liệu cách nhiệt | Giang Tô |
| 6 | Thanh đẩy thủy lực | Giang Tô |
| 7 | Linh kiện điện | Điện Chint |
| 8 | Tấm đáy lò | Giang Tô |
