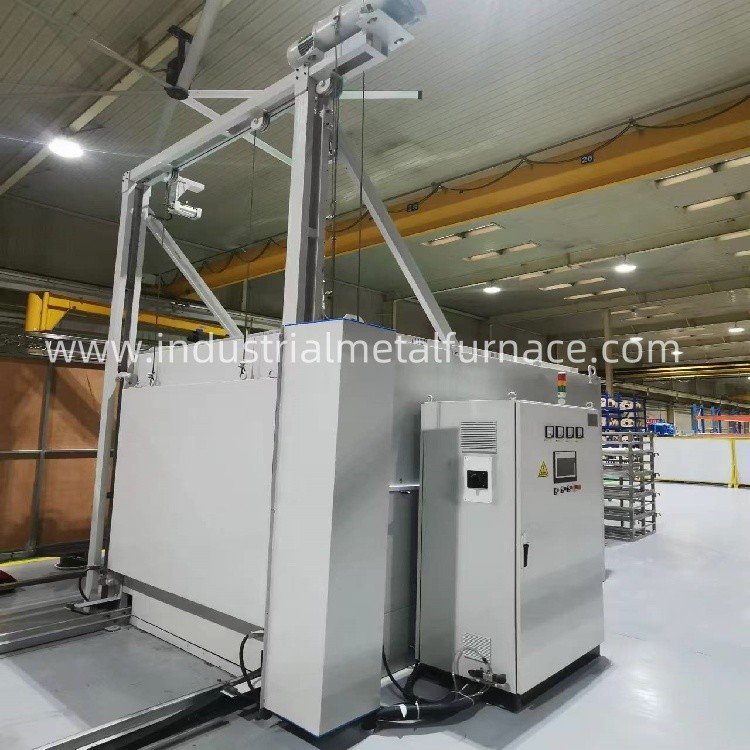

Tùy chỉnh 185 độ C hợp kim nhôm lão hóa lò xử lý nhiệt
1Ứng dụng
lò chống lão hóa hợp kim nhôm là một lò chống lão hóa loại hoạt động chu kỳ, chủ yếu
được sử dụng để xử lý lão hóa các hợp kim nhôm đúc sau khi xử lý quen và cũng có thể được sử dụng cho nhiệt
xử lý các mảnh khác trong không khí dưới 300 ° C.
Cửa lò có chu kỳ nhiệt tốt và nhiệt độ tương đối đồng đều.
Hệ thống điều khiển nhiệt độ sử dụng PID không vượt qua kích hoạt thyristor và đảo Nhật Bản mét để kiểm soát
lò xử lý nhiệt lão hóa có sự ổn định tốt và áp dụng máy ghi không giấy để ghi
báo động nhiệt độ và nhiệt độ quá cao để điều khiển kép để đảm bảo rằng mảnh làm việc không quá nóng.
2Các thông số kỹ thuật chính
| Không, không. | Điểm | Các thông số kỹ thuật |
| 1 | Sức mạnh định số | 75KW + 5% |
| 2 | Điện áp định số | Pha 380V: 3P Tần số: 50HZ |
| 3 | Nhiệt độ định danh | 300 °C, thường là 185 °C |
| 4 | Phương pháp điều khiển nhiệt độ | Điều khiển PID, điều khiển thyristor, điều khiển đồng hồ điện Nhật Bản, điều khiển màn hình cảm ứng 10,1 inch |
| 5 | Số vùng sưởi ấm | 2 khu vực |
| 6 | Phương pháp kết nối | Y |
| 7 | Độ đồng nhất nhiệt độ lò | ± 5 °C |
| 8 | Độ chính xác điều khiển nhiệt độ | ± 1 °C |
| 9 | Kích thước bên trong giỏ | 1900×1900×1600 mm |
| 10 | Khả năng tải | ≤ 10 giây |
| 11 | Thời gian sưởi ấm lò trống | ≤ 0,5 giờ |
| 12 | Mất điện trong lò trống | ≤ 10% |
| 13 | Ventilator lưu thông | 2 bộ 4KW |
| 14 | Nhiệt độ bên ngoài tường lò | ≤ 30 °C |
| 15 | Động cơ di chuyển điện cho xe tải | ≤ 35 °C |
| 16 | Chế độ mở và đóng cửa lò |
nâng điện
|
3. Cấu trúc
Cấu trúc lò điện bao gồm thân lò, thiết bị sưởi ấm, hệ thống điều khiển và các bộ phận khác.
3.1 Cơ thể lò
Khung của lò xử lý nhiệt của vỏ kim loại được hàn và hình thành bởi phần thép và các bức tường bên ngoài được thực hiện
Lớp lót bên trong sử dụng silicat nhôm
bông đâm kim bằng sợi lửa như vật liệu cách nhiệt và bảo quản nhiệt để giảm nhiệt độ
Tăng của tường lò, tường bên trong được đóng bằng tấm thép không gỉ.
Cửa lò và vỏ lò cũng được làm bằng khung thép hàn, tường bên ngoài cũng được làm bằng thép cán lạnh
tấm thép, và lớp lót bên trong được làm bằng sợi nhôm silicate chống cháy bằng bông đâm kim như cách điện
và vật liệu bảo quản nhiệt.
Các vật liệu được tải vào giỏ trên bề mặt xe bằng cách sử dụng
cần cẩu xưởng, và xe tải được đẩy vào lò.
Bao bì nhựa amiăng được nhúng xung quanh miệng lò.
chặt chẽ với bao bì cao su amiăng ở miệng lò để đảm bảo không có nhiệt bị phân tán.
3.2 Thiết bị sưởi
Các yếu tố sưởi sử dụng ống sưởi, được sắp xếp ở cả hai bên của lò và được làm bằng 0Cr25AL5
Sợi hợp kim. Nó có tuổi thọ lâu.
Để đảm bảo sự ổn định và đồng nhất của lò xử lý nhiệt, lò điện kháng được trang bị thiết bị thông gió
(một bộ hoàn chỉnh được mua từ bên ngoài) và một hệ thống hướng dẫn không khí.
và quạt được làm bằng thép chống nhiệt 1Cr18Ni9Ti để tạo thành một cánh quạt ly tâm.
một tấm hướng không khí và một tấm chắn không khí; tấm hướng không khí được lắp đặt trên đỉnh lò và có rãnh hướng không khí.
Khi quạt được bật, gió được ném ra khỏi quạt, thổi đồng đều đến các yếu tố sưởi ấm ở cả hai bên của
lò thông qua rãnh hướng khí, thổi vào lò thông qua cửa dẫn khí ở dưới cùng của tấm chắn khí, và
sau đó được hút vào quạt từ cổng hướng dẫn không khí ở dưới cùng của quạt, và sau đó ném ra... chu kỳ chuyển đổi này
đưa nhiệt được tạo ra bởi máy sưởi vào lò, để phần làm việc được làm nóng đồng đều.
3.3. Hệ thống điều khiển
Hệ thống điều khiển nhiệt độ của lò xử lý nhiệt lão hóa sử dụng PID không vượt thyristor kích hoạt và Shimaden Nhật Bản
Ngoài ra, một máy ghi không giấy được sử dụng để ghi lại nhiệt độ và báo động nhiệt độ cao
được sử dụng để đảm bảo rằng mảnh làm việc không quá nóng.
Các bộ phận truyền tải cơ học của lò điện áp dụng điều khiển ghép nối, tức là nguồn cung cấp điện của
thiết bị thông gió và các yếu tố sưởi ấm tự động bị ngắt sau khi cửa lò được mở.
của thiết bị thông gió và các yếu tố sưởi ấm chỉ có thể được kết nối sau khi cửa lò được đóng hoàn toàn để ngăn chặn
trục trặc và tai nạn do hoạt động sai.
