1400×1400×1100 mm Giảm đáy nhanh 650 độ Celcius Nhôm T6 Nhiệt
Phòng xử lý lò dập tắt dung dịch
1Ứng dụng
Ống lò dung dịch rắn hợp kim nhôm và xử lý nhiệt chống tắt là một loại hoạt động định kỳ
lò kháng, chủ yếu được sử dụng để làm nguội nhanh và xử lý dung dịch của các bộ phận hợp kim nhôm.
Phần làm việc của lò này áp dụng hoạt động treo, với lưu thông nhiệt tốt và tương đối đồng đều
nhiệt độ.
Sau khi sưởi ấm và cách nhiệt, các phần làm việc có thể nhanh chóng rơi từ lò vào hồ nước quen
môi trường trong vòng 10 giây, và chất lượng xử lý dập cao.
Hệ thống điều khiển nhiệt độ thông qua PID không vượt qua kích hoạt thyristor và Nhật Bản Shimaden thông minh
SR13 đo có thể lập trình để kiểm soát nhiệt độ. lò có sự ổn định tốt và áp dụng không giấy
ghi âm để tự động ghi lại nhiệt độ và báo động nhiệt độ cao điều khiển kép để đảm bảo rằng
Phần làm việc không quá nóng.
Các bộ phận truyền tải cơ học của lò dập điện áp dụng điều khiển và hoạt động ghép nối.
2Các thông số kỹ thuật chính
| Không, không. | Điểm | Các thông số kỹ thuật |
| 1 | Sức mạnh định số | 110KW±5% (1-100% công suất điều chỉnh) |
| 2 | Điện áp định số | Pha 380V: 3P Tần số: 50HZ |
| 3 | Nhiệt độ định danh | 650 °C |
| 4 | Phương pháp điều khiển nhiệt độ | SCR, PID điều chỉnh, kiểm soát nhiệt độ máy đo điện Nhật Bản, với 485 giao diện truyền thông và màn hình cảm ứng 10,1 inch màn hình cảm ứng có thể ghi lại dữ liệu lịch sử, lưu trữ quá trình,xuất sang đĩa U, chụp ảnh màn hình, vv, với báo động nhiệt độ quá cao. |
| 5 | Số vùng sưởi ấm | Khu vực 1 |
| 6 | Phương pháp kết nối | Y |
| 7 | Độ đồng nhất nhiệt độ lò | ± 5°C |
| 8 | Độ chính xác điều khiển nhiệt độ | ± 1°C |
| 9 | Kích thước bên trong giỏ | 1400×1400×1100 mm |
| 10 | Thời gian giảm quen | ≤ 10 giây |
| 11 | Thời gian sưởi ấm lò trống | ≤ 1h |
| 12 | Độ chính xác điều khiển nhiệt độ của thiết bị | ≤ 10KW |
| 13 | Năng lượng quạt lưu thông | 7.5KW 4-polar biến tần số quạt 1 bộ |
| 14 | Động cơ nâng tải | 2 tấn lưỡi liềm tốc độ gấp đôi, lên 10m / phút, xuống 20m / phút; tốc độ nâng là 10/20 mét / phút, được trang bị động cơ hai tốc độ, phanh điện từ, hộp điều khiển điện hai tốc độ,và một sợi dây thép 20 mét với đường kính 19.5mm. |
| 15 | Nhiệt độ tăng của tường bên ngoài lò | ≤ 35 °C |
| 16 | Khả năng tải | < 1200Kg |
| 17 | Phương pháp kẹp cửa lò | Kẹp xi lanh |
| 18 | Phương pháp sưởi ấm | Tất cả xung quanh dây chuyền nhiệt kháng |
3. Cấu trúc

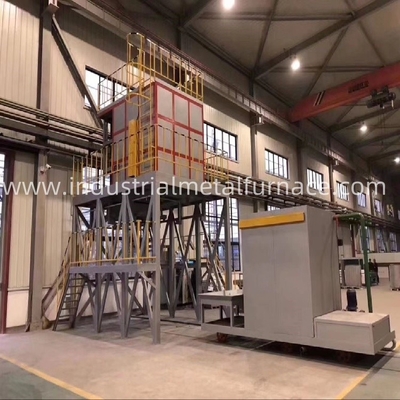

Các lò điện T6 cấu trúc đáy rơi bao gồm một lò sưởi ấm, một cơ chế nâng, một
cơ chế dập tắt,
hệ thống điều khiển và các bộ phận khác.
3.1Lò sưởi
lò sưởi bao gồm một cơ thể lò điện, một yếu tố sưởi, một thiết bị lưu thông không khí nóng, một cơ sở
khung, và một cửa lò.
Cơ chế đóng, vv.
Khung của vỏ lò dập được hàn bằng thép kênh 10 # (các khoảng cách của khung thép kênh
là ≤ 800mm), và độ dày của tấm thép vỏ lò là ≥ 4mm.
Nó có thể ngăn không khí nóng của quạt lưu thông từ việc quét các sợi cơ thể lò.
Phần trên của bức tường bên trong được hàn bằng tấm thép không gỉ chịu nhiệt 1Cr18Ni9 dày 3mm.
Thiết bị lưu thông không khí nóng bao gồm một thiết bị quạt và một tấm hướng dẫn không khí.
Ventilator được làm bằng thép chống nhiệt 1Cr18Ni9Ti để tạo thành một cánh quạt ly tâm.
và cân bằng động được thực hiện trong quá trình sản xuất, và kết nối lưỡi và trục được thắt chặt bằng các hạt.
Cánh quạt được làm bằng vật liệu 1Cr18Ni9Ti.
Khung cơ sở được sử dụng để đặt thân lò và được hàn bằng thép kênh lớn 16 #.
Cửa lò và vỏ lò cũng được làm bằng thép kênh 12 # hàn như khung, bức tường bên ngoài cũng
làm bằng
6mm tấm thép, và các bức tường bên trong được làm bằng 2mm dày 1Cr18Ni9.
chống lửa
bông đâm bằng kim sợi như vật liệu cách nhiệt và bảo quản nhiệt.
Cửa lò xử lý nhiệt giải pháp T6 và thân lò được niêm phong bằng niêm phong mềm nén xi lanh.
Sau lò
cửa được đặt vào vị trí, xi lanh được sử dụng để đẩy nó lên và sợi bông được sử dụng để làm cho một con dấu mềm.
Giỏ vật liệu được làm bằng ống vuông thép không gỉ 304 và hồ sơ thép không gỉ 304.
Bể nước di động: Bể nước dập di động được làm bằng tấm thép không gỉ 304 dày 5mm và lớn
kênh thép hàn và tăng cường. khung dưới được hàn bằng 14 # kênh thép, và lưu thông nước
Thiết bị là một máy bơm nước nóng 4KW. Một cơ chế vận chuyển điện được cài đặt dưới bể nước di động, với 6 bánh
trong 3 hàng, và một máy giảm ở phía trước để thúc đẩy bánh xe di chuyển.
nó di chuyển đến đáy của thân lò bằng đường điện, và mở ra bên ngoài thân lò khi
bể nước được trang bị một ống sưởi ấm hình U để làm nóng bể nước, và được trang bị
một hệ thống điều khiển điện tử để ổn định nhiệt độ nước.
Năng lượng sưởi ấm: 45KW
3.2 Cơ chế nâng
Cơ chế nâng bao gồm một dây kéo hai tốc độ, một giỏ tải, một chuỗi nâng, một bánh xe lăn, vv.
Máy kéo được lắp đặt trên một bên của khung cơ sở và thông qua một tỷ lệ tốc độ thấp giảm với một tự khóa
Thiết bị để đảm bảo khung sạc có thể ở lại và chậm lại ở bất kỳ vị trí nào để ngăn chặn khung sạc
từ nhanh chóng tấn công bể dập tắt khi nó đi xuống.
3.3 Hệ thống điều khiển
Hệ thống điều khiển nhiệt độ sử dụng PID không vượt qua kích hoạt thyristor và Nhật Bản Shimaden đồng hồ thông minh
để kiểm soát nhiệt độ. một máy ghi không giấy được sử dụng để ghi lại đường cong tăng nhiệt độ, và một quá nhiệt độ
báo động được thiết lập. điều khiển đôi đảm bảo rằng mảnh làm việc không quá nóng.
Các bộ phận truyền tải cơ học của lò đáy T6 áp dụng điều khiển ghép nối, tức là khi lò
cửa được mở nhẹ, nguồn cung cấp điện cho thiết bị thông gió và yếu tố sưởi ấm tự động bị ngắt và
nguồn cung cấp điện của thiết bị nâng được khôi phục tự động; khi giỏ sạc đến vị trí được chỉ định
vị trí lò và cửa lò đóng, nguồn cung cấp điện của thiết bị nâng sẽ bị ngắt tự động;
nguồn cung cấp điện của thiết bị thông gió và yếu tố sưởi chỉ có thể được kết nối sau khi cửa lò được
đóng ở vị trí để ngăn ngừa tai nạn gây ra do hoạt động sai.
5. Phạm vi cung cấp
| Không, không. | Điểm | Số lượng |
| 1 | Cửa lò sưởi và tắt | 1 bộ |
| 2 | thiết bị nâng | 1 bộ |
| 3 | Hệ thống điều khiển màn hình cảm ứng PID | 1 bộ |
| 4 | nhiệt cặp, dây bồi thường | 1 bộ |
| 5 | xe đẩy | 1 bộ |
| 6 | Thang tải thép không gỉ | 2 chiếc |
| 7 | bể nước di động bằng thép không gỉ | 1 bộ |
| 8 | bản vẽ cơ bản | 1 phần trăm |
| 9 | thiết bị bản vẽ chung | 1 phần trăm |
| 10 | sơ đồ điện | 1 phần trăm |
| 11 | hướng dẫn sử dụng lò điện | 1 phần trăm |
6Danh sách các thành phần chính
| Không, không. | Điểm | Tên |
| 1 | Máy điều khiển nhiệt độ | Nhật Bản Shimaden Instruments |
| 2 | Máy điều chỉnh công suất | Jiangsu Danxiang |
| 3 | Dải kháng cự | Bắc Kinh Shougang |
| 4 | Vật liệu cách nhiệt | Tập đoàn Shandong Luyang |
| 5 | Vật liệu lửa | Yixing, Jiangsu |
| 6 | Thép | Tangshan Iron and Steel, Anshan Iron and Steel |
| 7 | Bảng thép không gỉ | TISCO |
| 8 | màn hình cảm ứng | MCGS, Trung Quốc |
| 9 | Máy giảm | Động cơ truyền tải Jiangsu Yifan |
| 10 | Máy kéo hai tốc độ | Thượng Hải Shenwei |
| Lưu ý: Cấu hình trên có thể được thay đổi thành các thương hiệu cùng cấp mà không cần khách hàng chú ý do không có thành phần của các sản phẩm hiện tại. | ||
