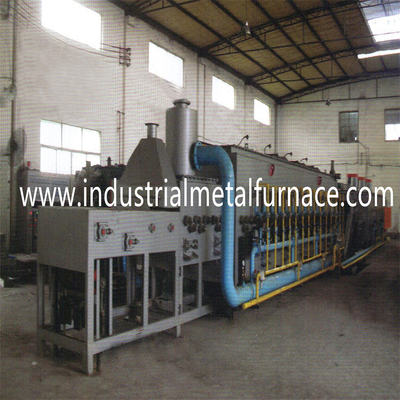

Bộ phận rèn 300kg MỖI GIỜĐai lướiLò lửa
cho đẳng nhiệtBình thường hóaSự đối đãi
1. Xử lý nhiệt đai lướiLò lửa
Lò chuẩn hóa lò đai lưới là bộ phận quan trọng của dây chuyền.lò đai esh để xử lý nhiệtđược bao gồm
thiết bị truyền động đai lưới, vật liệu giữ nhiệt, thiết bị sưởi, và
các thiết bị kiểm soát nhiệt độ.Bình thường hóalò đai lưới liên tụcđược bao gồm
of vùng gia nhiệt sơ bộ và vỏ lò.
2.Đặc điểm kỹ thuật thiết bị
2.1 Máy làm mát
Máy làm mát bao gồm băng tải, quạt tuần hoàn làm mát,
thân giữ nhiệt và thiết bị dẫn động.
2.2 Lò nung thường hóa đẳng nhiệt
Chuẩn hóa đẳng nhiệtlò đai lưới để bánthông qua trên và dưới
thiết kế sưởi ấm thông qua các ống bức xạ nhiệt.Mỗi khu vực được thiết lập với một
cấp nguồn cho quạt lưu thông không khí nóng để đạt nhiệt độ đồng đều.
2.3 Tủ điện điều khiển
Toàn bộ quá trình sản xuất được quản lý bởi máy tính và giám sát bằng hệ thống PLC.
Hệ thống điều khiển kiểm soát nhiệt độ, hệ thống lái xe, mức chất lỏng, v.v.
Hệ thống có liên kết an toàn và cảnh báo lỗi bằng âm thanh và hình ảnh.
3.Danh sách thành phần
| Không | Mục | Q'ty | Nguồn gốc | Ghi chú | |||
| Lò sưởi | |||||||
| 1 | Vỏ lò | Kết cấu thép Q235 | Tất cả các | Nhà máy sản xuất | |||
| Thép chịu nhiệt | Tất cả các | Nhật Bản | SUS310S | ||||
| 2 | Lót | Bộ phận neo SUS310S | Tất cả các | Nhật Bản | |||
| Chăn Cera 1260 | Tất cả các | Isolite | |||||
| Chăn Cera 1400 | Tất cả các | Isolite | |||||
| Chăn cera nhôm cao 1260 | Tất cả các | Isolite | |||||
| Bảng giữ nhiệt 1000 | Tất cả các | Isolite | |||||
| Gạch cao nhôm B5 | Tất cả các | Isolite | |||||
| Keo 1500 | Tất cả các | Nhật Bản | |||||
| 3 |
Sưởi |
Sưởi điện | Ống ngoài ￠ 120mm | 36 bộ | Nhật Bản | ||
| Yếu tố làm nóng | 36 bộ | Thượng Hải | |||||
| Chất cách điện | 36 bộ | Yixing | |||||
|
Cặp đôi nhiệt WRN430-K 1000 |
4 miếng | Dazheng, Chongqing | |||||
| biến áp 380V / 42V | 4 bộ | THƯỢNG HẢI | |||||
|
4
|
Điều khiển Thiết bị |
Con lăn đỡ buồng gia nhiệt ￠ 50/89 | 27 miếng | Taihu, Wuxi | SUS310 | ||
| Con lăn đỡ buồng gia nhiệt ￠ 50/89 | 8 miếng | Taihu, Wuxi | SUS04 | ||||
| mang UCL207 | Tất cả các | NSK | |||||
| Bánh xích và đĩa xích P = 19,05mm | Tất cả các | Tô Châu | |||||
| Hộp giảm tốc ASX70-120-0,75kW | 1 bộ | Chengta, Đài Loan | |||||
| Đai lưới 600 * 18000 * 2 / 2,5 | 1 miếng | Shuangxing | SUS314 | ||||
| Công tắc tiệm cận | 1 miếng | Omron | |||||
| Máy làm mát | |||||||
| 1 | Kết cấu thép Q235 | Tất cả các | Nhà máy sản xuất | ||||
| 2 | Đai lưới 800 * 8500 * 2.5 / 3.5mm | 1 miếng | Shuangxing | SUS304 | |||
| 3 | Quạt làm mát 0,75kW | 4 bộ | Yingda, Thượng Hải | ||||
| 4 | bộ giảm tốc ASX-60-100-0,75kW | 1 bộ | Chengta, Đài Loan | ||||
| 5 | Bánh xích và đĩa xích P = 76,2mm | Tất cả các | Tô Châu | SUS304 | |||
| 6 | Cặp đôi nhiệt loại K | 1 miếng | Dazheng, Chongqing | ||||
| 7 | Bộ bảo vệ quá tải | 1 bộ | Công nghệ nhập khẩu | ||||
| số 8 | Thiết bị phát hiện lái xe (công tắc khoảng cách) | 1 miếng | Omron | ||||
| Đẳng nhiệt | |||||||
| 1 | Kết cấu thép Q235 | Tất cả các | Nhà máy sản xuất | ||||
| 2 | Mui xe dẫn khí | Tất cả các | Nhà máy sản xuất | SUS304 | |||
| 3 | Vật liệu giữ nhiệt | Gạch giữ nhiệt | Tất cả các | Hà Nam | |||
| Bảng sợi | Tất cả các | Sơn đông | |||||
| 5 | Hệ thống nhiệt | Ống bức xạ nhiệt |
Ống ngoài ￠ 76mm |
36 bộ | Thượng Hải | ||
| Yếu tố làm nóng | 36 bộ | Thượng Hải | |||||
| Chất cách điện | 36 bộ | Yixing | |||||
| Cặp nhiệt WRN430-K-800 | 3 mảnh | Dazheng, Chongqing | |||||
| 6 | Quạt tuần hoàn | Động cơ 1.5kW | 3 bộ | Teco | |||
| Vanes kết nối với trục | 3 bộ | Tự làm | SUS304 | ||||
| Vòng bi UCFY211 / 209 | 6 bộ | NSK, Nhật Bản | |||||
|
7
|
Hệ thống lái xe | Con lăn hỗ trợ, ￠ 50mm | 24 miếng | Vô tích | SUS304 | ||
| Bạc đạn, UCF207 | 48 bộ | Khai Phong | |||||
| Bánh xích và đĩa xích P = 19,05mm | Tất cả các | Tô Châu | |||||
| Hộp giảm tốc ASX-70-120-0,75kW | 1 bộ | Chengta, Đài Loan | |||||
| Đai lưới 800 * 18000 * 1.6 / 2.5 | 1 miếng | Shuangxing | SUS304 | ||||
| số 8 | Thiết bị phát hiện lái xe (công tắc khoảng cách) | 1 miếng | Omron | ||||
| Thành phần điện tử | |||||||
| 1 | Bộ điều khiển nhiệt độ kỹ thuật số (lò sưởi) | 4 bộ | Honeywell | ||||
| 2 | Bộ điều khiển nhiệt độ kỹ thuật số (băng tải) | 1 bộ | Honeywell | ||||
| 3 | Bộ điều khiển nhiệt độ kỹ thuật số (lò chuẩn hóa đẳng nhiệt) | 3 bộ | Honeywell | ||||
| 4 | Dòng CM13310 | Tất cả các | Siemens | ||||
| 5 | Dòng 3TF AC 220V | 1 bộ | Siemens | ||||
| 6 | Dòng 3TB AC 220V | 1 bộ | Siemens | ||||
| 7 | Rơ le nhiệt Sê-ri 3UA5040 | 1 bộ | Siemens | ||||
| số 8 | Bộ ngắt mạch C65AD series | 1 bộ | Siemens | ||||
| 9 | Rơ le trung gian MY2N AC 220V | 1 bộ | Siemens | ||||
| 10 | Ampe kế xoay chiều 6L2-A | Tất cả các bộ | Dongfeng, Tô Châu | ||||
| 11 | Vôn kế xoay chiều 6L2-V | Tất cả các | Dongfeng, Tô Châu | ||||
| 12 | Đèn báo | Tất cả các | Schneider | ||||
| 13 | Công tắc xoay | Tất cả các | Schneider | ||||
| 14 | nút | Tất cả các | Schneider | ||||
| 15 | bộ điều khiển điện năng | 4 bộ | Ouyake | Lò sưởi | |||
| 16 | Bộ điều khiển nguồn | 3 bộ | Lò thường hóa đẳng nhiệt | ||||
| 17 | Biến tần FRN1.5G11S-4 0,75kW | 2 bộ | Mitsubishi, Nhật Bản | Lò gia nhiệt, lò thường hóa đẳng nhiệt | |||
| 18 | Biến tần FRN1.5G11S-4 1.5kW | 2 bộ | Mitsubishi, Nhật Bản | Máy làm mát | |||
| 19 | PLC | 1 bộ | Mitsubishi, Nhật Bản | ||||
| 20 | Màn hình cảm ứng 15 inch | 1 bộ | Kunluntongtai | ||||
| 21 | Công tắc tiệm cận E2E-X10ME1 | 3 mảnh | OMRON | ||||
