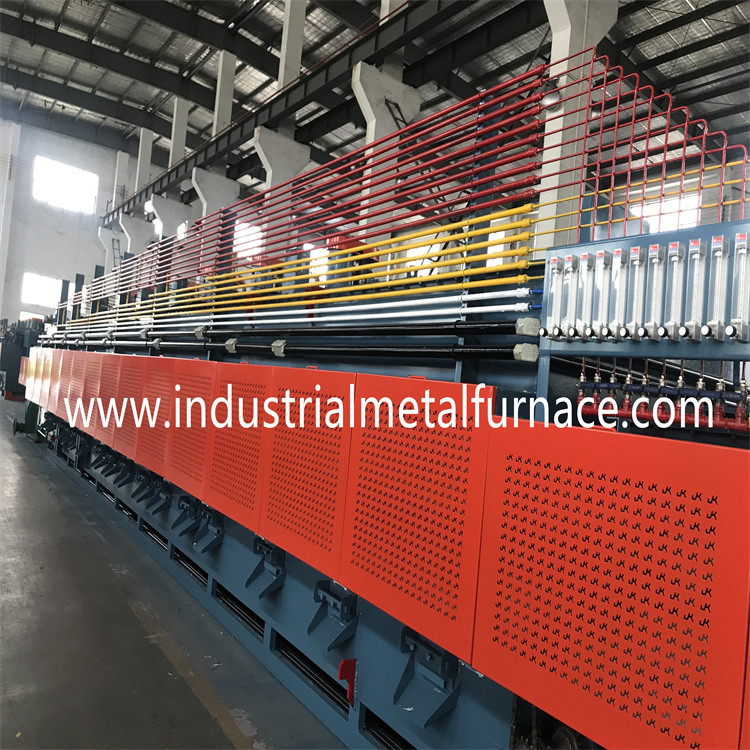

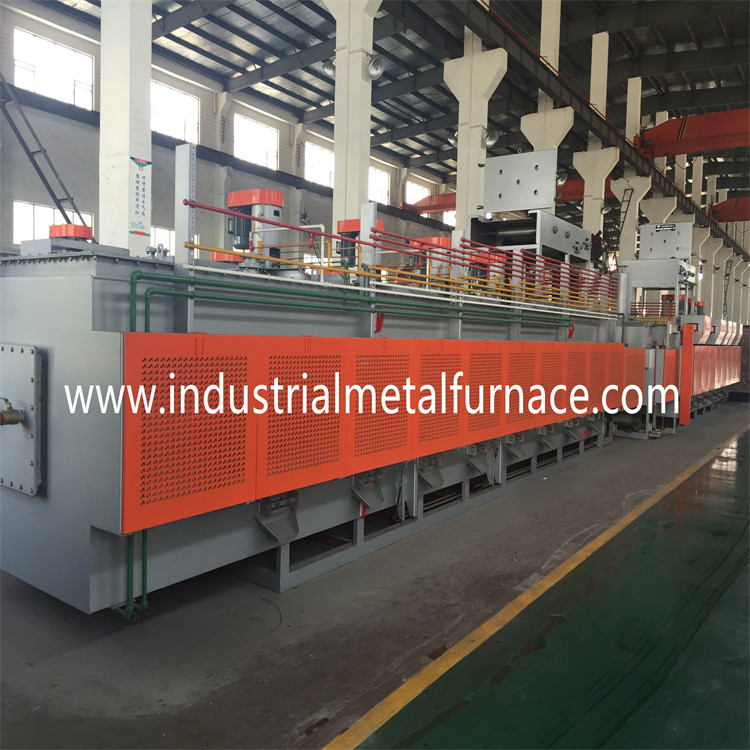

Hỗ trợ kháng con lăn Điện liên tục

Lò băng tải lưới cho ốc vít

1. yêu cầu của người mua

1.1 sản phẩm: vít, cấp 1022;

1.2 quá trình: thấm cacbon và tôi luyện;

1.3 năng suất: thấm cacbon: 100kg / h;

2. Đặc điểm kỹ thuật

Theo yêu cầu của người mua, chúng tôi khuyên khách hàng của chúng tôi

để chọn 400 * 5000 * 80mm hỗ trợ loại con lăn lò đai lưới điện.

3. Giới thiệu chung về thiết bị và các tính năng chính

3.1 Lò nung băng tải lưới kết hợp công nghệ tiên tiến của Đài Loan.

Các bộ phận quan trọng của nó được nhập khẩu từ nước ngoài.

3.2 Dây chuyền sản xuất bao gồm dập tắt con lăn hỗ trợ từ tính

lò nung, bể làm nguội, giá đỡ tháo dầu, máy sau làm sạch, con lăn đỡ

lò luyện đai lưới, và hệ thống điều khiển điện.

4. Các thông số cơ bản của dây chuyền sản xuất

5. Đặc điểm kỹ thuật thiết bị của Lò đai lưới

1 Nhiệt độ làm việc:

lò làm nguội: 820 ～ 950 ℃;bể dập tắt, 60 ～ 80 ℃;sau làm sạch máy:

40 ～ 60 ℃;lò luyện: 300 ～ 450 ℃;

2 suất

Làm nguội: 80-160kg / h (thay đổi theo kích thước phôi, trọng lượng, xếp chồng

phương pháp và các điều kiện liên quan khác)

3 lò bầu không khí

Lò làm nguội: metanol + propan

Lò luyện: không khí

4 Lò làm nguội kiểu vành đai lưới

Chiều rộng đai lưới: 400 mm

Chiều dài đầu vào: 2000 mm

Chiều dài đai gia nhiệt: 1100mm

Chiều dài khu vực làm việc: 5000mm

Chiều cao hiệu quả: 80mm

5 thùng dầu dập tắt

Chiều rộng vành đai lưới: 600mm

Chiều dài thùng dầu: 3800mm

Chiều rộng thùng dầu: 1600mm

Chiều sâu thùng dầu: 1800mm

Thể tích bể: 8 m³

6 giá tháo dầu

Chiều rộng vành đai lưới: 600mm

7 Máy sau làm sạch

Chiều rộng vành đai lưới: 600mm

Thể tích bể: 1,5m³

Lò luyện đai 8 lưới

Chiều cao hiệu quả: 100mm

Chiều rộng đai lưới: 700mm

Chiều dài khu vực sưởi ấm: 5000mm

6. Năng lượng và tiêu thụ năng lượng của dây chuyền sản xuất

6.1 quyền lực

Sưởi ấm: 380V ± 10%, 3 pha, AC, 50HZ;

Hệ thống đo lường và điều khiển: 220V ± 10%, 50HZ

Hệ thống sưởi: khoảng 234kW

Công suất hệ thống lái xe và các điểm tiêu thụ khác: khoảng 24kW

Nguồn điện của lò điện trở: khoảng 258kW

Công suất tiêu thụ khi làm việc bình thường: khoảng 100kW

6.2 thông số đường ống dẫn khí vào

Đường ống đầu vào Metanol: 2-3 L / h;≥0,04 Mpa;

Ống dẫn khí propan: điều khiển tự động với nguồn cung cấp ≤500L / h;áp suất cung cấp ≥0.04Mpa;

6.3 nước làm mát

Chất lượng nước: theo tiêu chuẩn nhà nước nước tuần hoàn công nghiệp có hàm lượng canxi thấp;

Chất lơ lửng: tối đa 10mg / L;

Kích thước lỗ đai lưới lọc: tối đa 0,3mm;

Nhiệt độ đầu vào: (tối đa) 30 ℃ (vào mùa hè)

Nhiệt độ đầu vào: (tối thiểu) 5 ℃ (vào mùa đông)

Nhiệt độ chênh lệch: 10 ℃

Áp suất đầu vào: 0,2 Mpa;

Tiêu thụ nước tối đa: khoảng 30m3 / h (sử dụng tuần hoàn)

6.4 Thiết bị bổ sung (do người mua cung cấp)

Két nước giải nhiệt và tháp giải nhiệt thường được lắp bên ngoài nhà xưởng

nhưng gần dây chuyền sản xuất.Công suất điện làm mát phải là ≥30m3 / h.

Điều khiển điện bằng máy tính

Tủ điện điều khiển (đấu dây chung)

Tủ điện điều khiển, 1000 * 700 * 2000mm, 4 cái;

Toàn bộ quá trình sản xuất được quản lý bởi máy tính và giám sát

bằng hệ thống PLC.Hệ thống điều khiển của lò đai liên tục

có giám sát thời gian thực, quản lý

và quá trình kiểm soát nhiệt độ, hệ thống lái xe, động cơ, hệ thống sưởi

hệ thống và an toàn.
