Kỳ quan Chất lượng cao Hỗ trợ Con lăn Điện

Mesh Belt Loại Lò nung Quenching Tempering

1. Yêu cầu cơ bản

1.1 sản phẩm: vít tự khai thác, vít tường thép.

1.2 quá trình: thấm cacbon, thấm cacbonit, tôi và tôi luyện sáng;

1.3 năng suất: dập tắt: 150-250kg / h;

2. Đặc điểm kỹ thuật

Theo yêu cầu của người mua, chúng tôi khuyên khách hàng của chúng tôi

chọn500 * 6000mmhỗ trợ loại con lăn lò đai lưới điện.

3. Các thông số cơ bản của dây chuyền sản xuất

4. Giới thiệu chung về thiết bị và các tính năng chính

1. Giới thiệu chung

1.1 Lò kiểu đai kết hợp các công nghệ tiên tiến từ

Đài Loan.Các bộ phận quan trọng của nó được nhập khẩu từ nước ngoài.

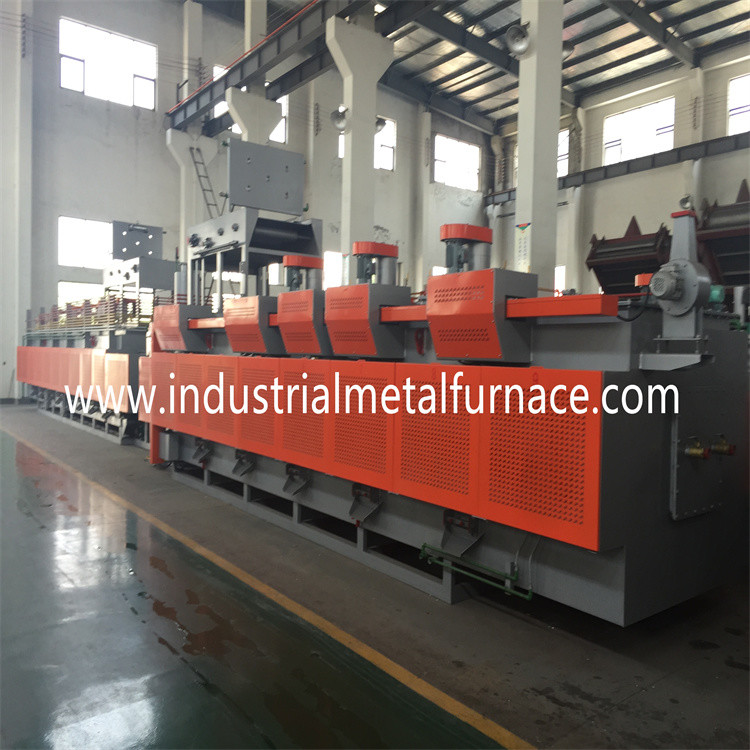

1.2 Dây chuyền sản xuất bao gồm lò làm nguội con lăn hỗ trợ,

thùng làm nguội, giá tháo dầu, máy sau làm sạch, con lăn đỡ

lò luyện đai lưới, và hệ thống điều khiển điện.

2. Tính năng:

2.1 Để đáp ứng nhu cầu sản xuất của các bộ phận buộc, lò sử dụng

Công nghệ Đài Loan và cải thiện hiệu quả tiết kiệm năng lượng trong lĩnh vực

lớp lót chịu lửa.

2.2 Lò kiểu đai sử dụng hệ thống sưởi điện áp thấp thông qua máy biến áp

để kéo dài tuổi thọ của các ống sưởi ấm.

2.3 Đai lưới được hỗ trợ bởi các con lăn hỗ trợ đồng bộ

chuyển động để đai lưới chịu một lực căng nhỏ nhất.

2.4 Các con lăn được hỗ trợ bởi vòng bi kín áp suất cao đặc biệt.

2.5 Đai lưới được thiết kế với thiết bị cảnh báo vận chuyển bất thường để

đảm bảo chuyển động ổn định của đai lưới.

2.6 Bầu không khí nhỏ giọt của lò băng tải lưới

được khí hóa bằng thiết bị khí hóa và sau đó được đưa vào lò.

Bầu khí quyển được theo dõi và kiểm soát liên tục

bằng đầu dò oxy.

/

5. Đặc điểm kỹ thuật thiết bị

6. Đặc điểm kỹ thuật cho mỗi đơn vị

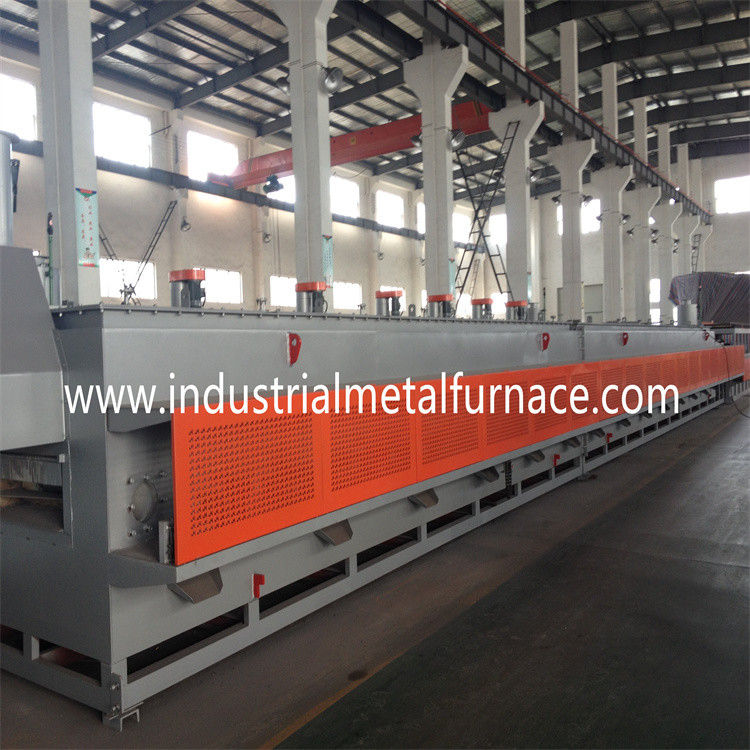

Lò làm nguội vành đai lưới　

Lò làm nguội là bộ phận quan trọng của dây chuyền sản xuất lò đai lưới

Nó bao gồm vỏ lò, giá đỡ máy phía trước, vật liệu giữ nhiệt,

thiết bị sưởi, thiết bị kiểm soát nhiệt độ và thiết bị cung cấp khí quyển.

Các thông số chính:

Chiều rộng đai lưới: 500mm

Chiều dài khu vực làm việc: 6000mm

Chiều dài lối vào: 2000mm

Chiều dài khu vực gia nhiệt: 1500mm

Kiểm soát nhiệt độ: Điều khiển PID 4 vùng;

Công suất định mức: 160KW

Tính đồng nhất nhiệt độ lò: độ đồng nhất nhiệt độ ≤ ± 5 ℃ cho

cùng tiết diện: ≤ ± 3 ℃;tăng nhiệt độ tường ngoài lò: ≤50 ℃

Thiết bị truyền động đai lưới

2.1 Các bộ phận được chuyển tải qua đai lưới.

2.2 Đai lưới được hỗ trợ bởi các con lăn hỗ trợ với

chuyển động đồng bộ.Đai lưới thuộc loại dẫn động phía trước,

và do đó chịu một lực kéo tối thiểu ở nhiệt độ cao.

Tốc độ truyền động đai 2,3 lưới: 50 ～ 220mm / phút, điều khiển biến tần;

2.4 lưới đai: 500 * 22000 * 1.8 / 2.3mm;1 miếng;

2,5 con lăn hỗ trợ

Làm nóng con lăn trên, ￠ 50mm SUS304 5 miếng;

Làm nóng con lăn dưới, ￠ 87mm SUS304 3 cái;

Con lăn trên, ￠ 50mm SUS310 19 miếng

Con lăn dưới, ￠ 87mm SUS310 7 miếng

Con lăn lái phía sau, ￠ 203mm SUS310 1 mảnh

Vòng bi, UCFL207 68 bộ

2.6 bánh xích và nhông xích, P = 19.05mm, 1 bộ

Bộ giảm tốc 2,7, 0,75kW 1 bộ;

Biến tần 2.8, Mitsubishi, 1 bộ;

Thiết bị phát hiện truyền động đai 2,9 lưới, Omron 1 bộ

3. vật liệu bảo quản nhiệt

3.1 Tường bên trong mái được lót bằng 1400 silicat nhiệt độ cao

nhôm + 1260 tấm nhôm silicat nhôm cera.Vật liệu lót

được cố định bằng các thanh ￠ 8mm và các bộ phận neo SUS310.

3.2 Các bức tường bên của vành đai lưới điện trở

được lót bằng gạch chống thấm Isolite,

gạch giữ nhiệt và ván giữ nhiệt.Lớp lót

độ dày là 395mm.

3.3 Keo chịu nhiệt là thương hiệu nổi tiếng trong nước.Nó có

đặc điểm của hiệu ứng liên kết mạnh hơn ở nhiệt độ cao hơn.

4. Thiết bị gia nhiệt: các ống bức xạ nhiệt điện.

4.1 Các ống sưởi điện được lắp ở tường trên và dưới

của lò sưởi.Hệ thống sưởi hoạt động với nguồn điện điện áp thấp,

và lò không cần phải dừng lại khi thay thế các ống gia nhiệt.

4.2 Ống bức xạ nhiệt điện, 36 bộ;

a) ống ngoài: ￠ 122 * 1325 * 4mm (SUS310S), 36 miếng;

b) lõi ống sưởi ấm: OCr21Al6Nb, 36 miếng;

c) bộ phận cách nhiệt (corundum): 36 miếng;

4.4 Mỗi vùng được đặt một máy biến áp độc lập.Bức xạ nhiệt

ống được kết nối song song và không cản trở nhau.

Các ống bức xạ nhiệt được bảo trì dễ dàng.

5. Quạt trộn (ổ trục NSK với hệ thống làm mát bằng nước), 2 bộ;

cánh gạt (trục và cánh gạt), 2 cái;

ổ trục, NSK, 4 bộ;

động cơ, 1.5kw, 2 bộ;

6. thiết bị hút khói (loại bỏ và đốt khói của lò

và thùng dầu)

Bơm khí, 250W, 1 bộ

Bảng bảo vệ cách ly nhiệt làm mát bằng nước ở phía tải của

chân đế trước, 1 cái;

Cửa lò

a) Cửa lò di động ở miệng lò, 1 bộ;

b) cửa rèm mềm bên trong lò, 4 cái;

9. Lỗ thoát bụi, 12 cái;

Các lỗ bụi được đặt ở phần dưới của hai bức tường bên của bộ gia nhiệt sơ bộ

và phần gia nhiệt.Lỗ bụi được chặn bằng một phích cắm làm bằng nhiệt

sợi bảo quản và tấm bìa.Phích cắm được cố định bằng cơ cấu đòn bẩy,

và dễ dàng được gỡ bỏ.

10 Cửa lò băng tải lưới cũng được trang bị 1 rèm chống cháy

để làm nóng việc làm sạch chất lỏng trong bể tẩy rửa.

11 thiết bị cung cấp khí quyển

cung cấp khí quyển: loại nhỏ giọt: metanol + propan + amoniac;

11.1 Kiểm soát khí quyển:

Đầu dò oxy, marathon, USA, 1 cái;

Bộ điều khiển tiềm năng carbon, Eurotherm, 1 bộ;

Van tỷ lệ, Burket, Đức, 1 cái;

Đồng hồ đo lưu lượng metanol, 4 bộ;

Đồng hồ đo lưu lượng amoniac, 1 bộ;

Đồng hồ đo lưu lượng propan, 4 bộ;

Đồng hồ đo lưu lượng không khí tham chiếu, 2 bộ

Bơm khí, 8W, 2 bộ

Sự an toàn

Hai thành bên của phần gia nhiệt sơ bộ và gia nhiệt đều là

được bảo vệ thông qua tấm bìa đục lỗ.

Thiết bị truyền động đai 13 lưới, Omron, 1 bộ;
