Hỗ trợ con lăn Lò đai lưới điện cho ốc vít

1. yêu cầu của người mua

1.1 sản phẩm: vít tự khai thác;

1.2 quy trình: thấm cacbon, thấm nitơ, và tôi luyện,

độ sâu trường hợp: ≤0,15mm;

1.3 năng suất: thấm cacbon khoảng 350kg / h;

2. Đặc điểm kỹ thuật

Theo yêu cầu của người mua, chúng tôi khuyên khách hàng của chúng tôi

chọn600 *số 8000mmhỗ trợ loại con lăn lò đai lưới điện.

3. Các tính năng chính

3.1 Để đáp ứng nhu cầu sản xuất của các bộ phận buộc, băng tải lưới

lò sử dụngCông nghệ Đài Loan và cải thiện hiệu quả tiết kiệm năng lượng của nó trong

diện tíchlớp lót chịu lửa.

3.2 Dây chuyền sản xuất sử dụng hệ thống sưởi điện áp thấp thông qua máy biến áp

để kéo dài tuổi thọ của các ống sưởi ấm.

3.3 Đai lưới được hỗ trợ bởi các con lăn hỗ trợ đồng bộ

chuyển động để đai lưới chịu một lực căng nhỏ nhất.

3.4 Các con lăn được hỗ trợ bởi ổ trục kín áp suất cao đặc biệt.

3.5 Đai lưới được thiết kế với thiết bị cảnh báo vận chuyển bất thường để

đảm bảo chuyển động ổn định của đai lưới.

3.6 Khí quyển nhỏ giọt được khí hóa bằng thiết bị khí hóa và sau đó được đưa vào lò.

Bầu khí quyển được theo dõi và kiểm soát liên tục bằng đầu dò oxy.

3.7 Đai lưới nóng quay trở lại lối vào của lò và làm nóng sơ bộ

phần lạnh, giúp tiết kiệm năng lượng rất nhiều.

3.Các thông số cơ bản của dây chuyền sản xuất

4.Đặc điểm kỹ thuật thiết bị

4.1 sạc máy

Chiều rộng đai lưới: 700mm

4.2 Máy làm sạch sơ bộ

Chiều rộng vành đai lưới: 600mm

Chiều dài hiệu quả: 2400mm

Thể tích bể: 2m³

4.3 Lò làm nguội kiểu vành đai lưới

Chiều rộng đai lưới: 600 mm

Chiều dài đầu vào: 2000 mm

Chiều dài đai gia nhiệt: 1500mm

Chiều dài khu vực làm việc: 8000mm

Chiều cao hiệu quả: 100mm

4.4 thùng dầu dập tắt

Chiều rộng vành đai lưới: 1000mm

Chiều sâu thùng dầu: 2000mm

Chiều dài thùng dầu: 4200mm

Thể tích bể: 12 m³

4.5 Chân đế tháo dầu

Chiều rộng đai lưới: 800mm

4.6 Máy sau làm sạch

Chiều rộng đai lưới: 800mm

Chiều dài hiệu quả: 2800mm

Thể tích bể: 2m³

4.7 lò luyện đai lưới

Chiều cao hiệu quả: 130mm

Chiều rộng đai lưới: 850mm

Chiều dài vùng sưởi: 8000mm

5.Đặc điểm kỹ thuật PerĐơn vị

Máy sạc

Máy sạc bao gồm băng tải từ tính

hệ thống, khung, dây đai từ và hệ thống dẫn động.Máy

khung được làm từ thép mặt cắt và thép tấm.

1 hộp giảm tốc, 0,55kw, 1 bộ

2 dây đai từ: 700 * 340 * 1 / 2mm (SUS304) 1 mảnh

3 Thép từ tính lực mạnh: 28 * 26 * 12 1 nhóm;

4 Động cơ rung: 250W, 1 bộ;

5 tốc độ đai từ: 80-450 phút / mm (chuyển đổi tần số), 1 bộ;

Máy làm sạch sơ bộ loại đai lưới

Máy làm sạch đai lưới thuộc loại ngâm.Nó có 3

vị trí làm việc ngâm và làm sạch, nước xà phòng

phun tia, và làm khô bằng không khí mạnh.Máy sạc được trang bị

với vòi phun lực mạnh.Và nó được bao bọc bởi một loại dầu nước

bể tách và một bể thu dầu.Dầu thu được

có thể được sử dụng.

thân xe tăng

Thân bể làm sạch được chế tạo từ các tấm thép và mặt cắt

thép được hàn với nhau.Thân xe tăng được làm bằng mặt cắt

thép và thép tấm.

Thiết bị truyền động đai 2 lưới

Đai lưới: 600 * 16500 * 1.6 / 2.5mm, SUS201, 1 mảnh;

Bánh xích và nhông xích: P = 76,2mm, 1 bộ;

Hộp giảm tốc: 0,75kW, 1 bộ;

3 thể tích thùng làm sạch: 2000L;

4 bơm phun làm sạch: 2,2kW 1 bộ;

Vòi phun bằng đồng, một số;

Đồng hồ đo áp suất, 0-0,5Mpa 1 bộ;

5 thiết bị sưởi ấm: 380V / 4kW, 6 cái, tổng cộng 24KW;

6 bể tách dầu và nước

Bộ tách dầu và nước, 1 bộ;

Động cơ bánh răng, 0,10kW 1 bộ;

7 quạt sấy ở lối ra,, 1 bộ;

8 bộ điều khiển nhiệt độ, 1 bộ;

Điện trở nhiệt, PT100, 1 cái;

9 Thiết bị phát hiện lái xe, Omron, 1 bộ;

10 van lỏng d = 15 1 cái;

11 Bộ bảo vệ quá tải, 1 bộ;

12 quạt cao áp, 1 bộ;

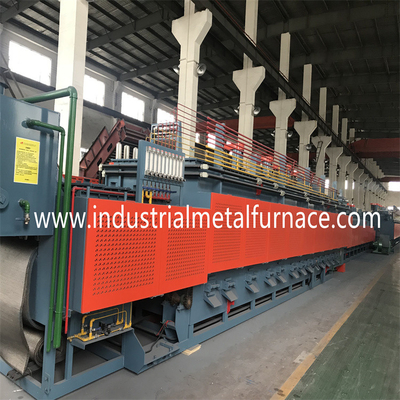

Lò làm nguội vành đai lưới　　

Lò tôi là bộ phận quan trọng của dây chuyền sản xuất.

Nó bao gồm vỏ lò, chân đế máy phía trước, bộ phận giữ nhiệt

vật liệu, thiết bị sưởi, thiết bị kiểm soát nhiệt độ và bầu khí quyển

thiết bị cung cấp.

1 Thông số chính:

Chiều rộng vành đai lưới: 600mm

Chiều dài khu vực làm việc: 8000mm

Chiều dài lối vào: 2000mm

Chiều dài khu vực gia nhiệt: 1500mm

Kiểm soát nhiệt độ: Kiểm soát PID 5 vùng;

Công suất định mức: 225KW;1^stvùng: 90KW, 2^ndkhu: 45kw;3^rdvùng: 30kw;

4^{thứ tự}vùng: 30kw;5^{thứ tự}vùng: 30kw.

Nhiệt độ làm việc: 800-920 ℃

Tính đồng nhất nhiệt độ lò: ≤ ± 5 ℃ nhiệt độ đồng nhất cho cùng một phần: ≤ ± 3 ℃;Tăng nhiệt độ tường ngoài lò: ≤50 ℃.

Vỏ lò: làm bằng thép mặt cắt và thép tấm.

Thiết bị truyền động đai 2 lưới

2.1 Các bộ phận được chuyển tải qua đai lưới.

2.2 Đai lưới được hỗ trợ bởi các con lăn hỗ trợ với đồng bộ

sự chuyển động.Đai lưới thuộc loại dẫn động phía trước, do đó chịu

một lực kéo tối thiểu ở nhiệt độ cao.

Tốc độ truyền động đai 2,3 lưới: 50 ～ 220mm / phút, điều khiển biến tần;

2.4 lưới đai: 600 * 22000 * 2 / 3mm;1 miếng;

2,5 con lăn hỗ trợ

Làm nóng con lăn trên, SUS304S 5 cái;

Làm nóng con lăn dưới, SUS304S 3 cái;

Con lăn trên, SUS310S 26 miếng

Con lăn dưới, SUS310S 9 miếng

Con lăn lái sau, SUS310S 1 mảnh

2.6 bánh xích và nhông xích, P = 25.4mm, 1 bộ

Bộ giảm tốc 2,7, 0,75kW 1 bộ;

Ổ trục 2,8, UCFL207 (NSK), 86 bộ;

Thiết bị phát hiện dây đai 2,9 lưới, 1 bộ;

3 vật liệu giữ nhiệt

3,1 mái nhà: tấm nhôm cera, Qiqiang, Tô Châu;

3.2 Tường bên: Tường Isolite lót gạch chống thấm Isolite,

gạch giữ nhiệt và ván giữ nhiệt.

3.3 Chất kết dính chịu lửa là P-150 (thương hiệu Nhật Bản).Nó có

đặc điểm của hiệu ứng liên kết mạnh hơn ở nhiệt độ cao hơn.

4 thiết bị sưởi ấm: ống bức xạ nhiệt điện.

4.1 Các ống sưởi điện được lắp ở tường trên và dưới

của lò sưởi.Hệ thống sưởi hoạt động với nguồn điện điện áp thấp,

và lò không cần phải dừng lại khi thay thế các ống gia nhiệt.

4.2 ống bức xạ nhiệt điện, 45 bộ;

a) ống ngoài: ￠ 122 * 1420 * 4mm (SUS310S), 45 miếng;

b) lõi ống sưởi ấm: OCr21Al6Nb, 45 miếng;

c) bộ phận cách nhiệt (corundum): 45 miếng;

4.3 cặp nhiệt WRN130 loại K, 5 cái;

4.4 Mỗi vùng được đặt một máy biến áp độc lập.Bức xạ nhiệt

ống được kết nối song song và không cản trở nhau.

Các ống bức xạ nhiệt được bảo trì dễ dàng.

Quạt trộn (có hệ thống làm mát bằng nước), 3 bộ;

cánh gạt (trục và cánh gạt), 3 cái;

động cơ, 1.5kw, 3 bộ;

6 thiết bị hút khí thải (loại bỏ và đốt cháy

khói của lò và thùng dầu)

Bơm khí, 250W, 1 bộ

7 bảng bảo vệ cách ly nhiệt làm mát nước trên tải

mặt trước của giá đỡ, 1 mảnh;

8 cửa lò

a) Cửa lò di động ở miệng lò, 1 bộ;

b) cửa màn mềm bên trong lò, 3 cái;

9 lỗ loại bỏ bụi, 16 miếng;

Các lỗ bụi được đặt ở phần dưới của hai bức tường bên của

phần gia nhiệt sơ bộ và phần gia nhiệt.Lỗ bụi bị chặn bằng

một phích cắm làm bằng sợi giữ nhiệt và tấm đậy.Các

phích cắm được cố định bằng cơ cấu đòn bẩy, và dễ dàng tháo ra.

10 Cửa lò cũng được trang bị 1 rèm ngăn lửa để làm nóng

chất lỏng tẩy rửa trong bể tẩy rửa.

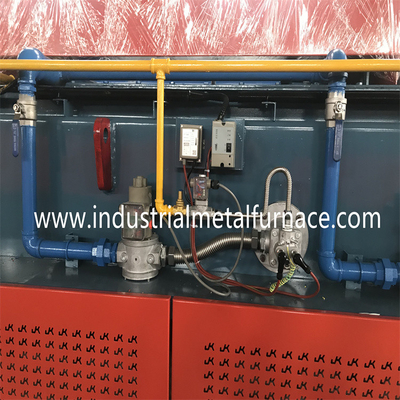

11 thiết bị cung cấp khí quyển

cung cấp khí quyển: loại nhỏ giọt: metanol + propan + amoniac;

11.1 Kiểm soát khí quyển:

Đầu dò oxy, marathon, USA, 1 cái;

Van từ tính, Burket, Đức, 1 cái;

Đồng hồ đo lưu lượng metanol, 4 bộ;

Đồng hồ đo lưu lượng amoniac, 1 bộ;

Đồng hồ đo lưu lượng propan, 3 bộ;

Đồng hồ đo lưu lượng không khí tham chiếu, 2 bộ

Bơm khí, 8W, 2 bộ

Sự an toàn

Hai thành bên của phần gia nhiệt sơ bộ và gia nhiệt đều là

được bảo vệ thông qua tấm bìa đục lỗ.

Thiết bị truyền động đai 13 lưới, Omron, 1 bộ;
